Hogyan válasszuk ki a megfelelő visszacsapó szelepet

Annak érdekében, hogy képes legyen kiválasztani a megfelelő visszacsapó szelepet az adott alkalmazáshoz, számos kiválasztási kritériumot kell megvizsgálni. Először is, nincs olyan típusú visszacsapó szelep amely minden alkalmazásra megfelelő lenne, azt mindig az adott körülménynek megfelelően kell kiválasztani.

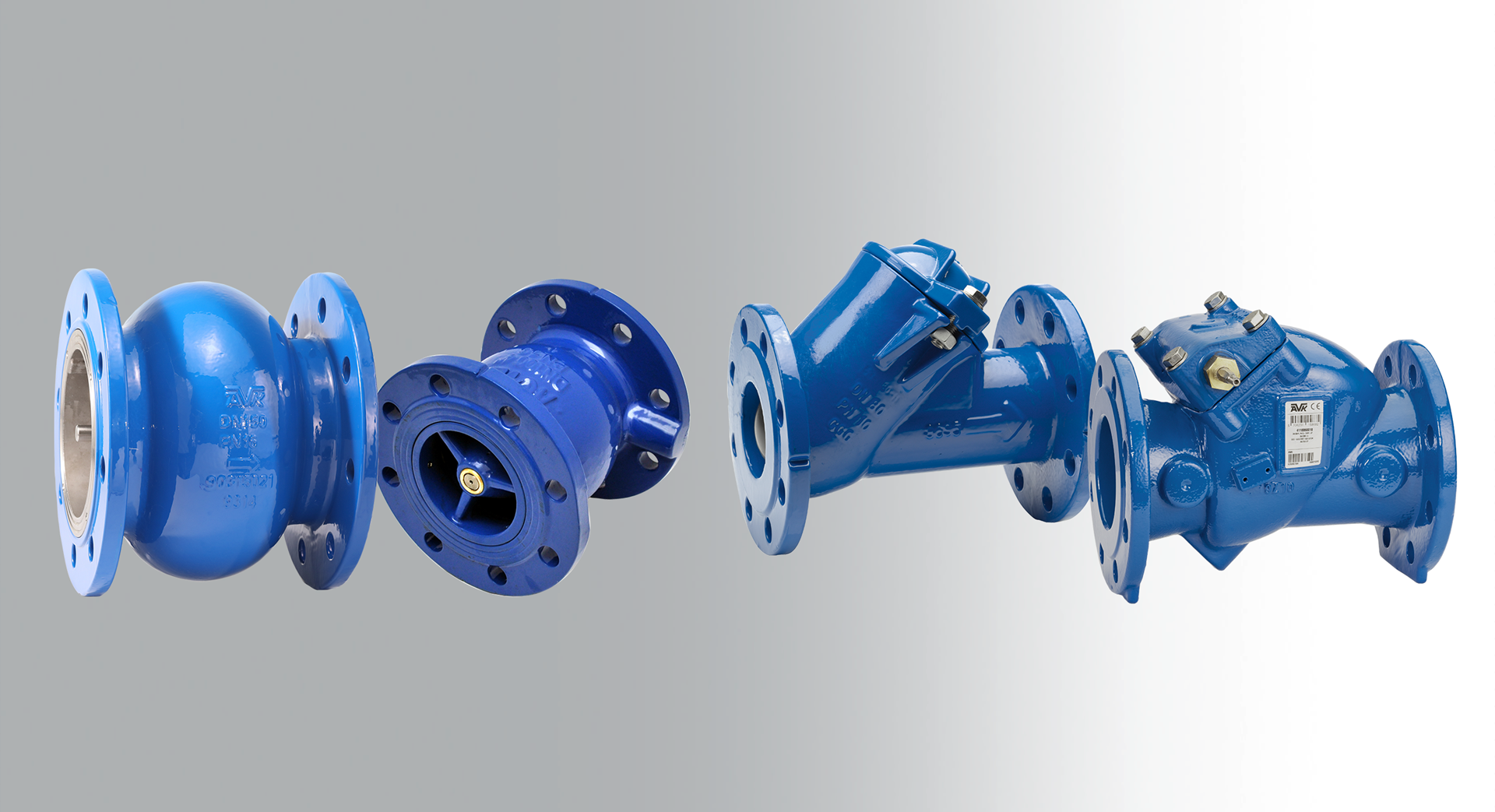

Visszacsapó szelep típusok

Golyós visszacsapószelepek

Általánosságban elmondható, hogy a golyós visszacsapó szelepek egyszerűek és költséghatékonyak. Előnye a kompakt kialakítás és az a tény, hogy nincsenek külső mozgó alkatrészeik, amelyből kifolyólag alacsonyabb árral és nagyobb megbízhatósággal rendelkeznek. Egyes alkalmazásoknál hátrány lehet, hogy nem rendelkeznek nyitott/zárt állapotjelzővel. További részletekért kérjük, látogasson el a golyós visszacsapó szelepekről szóló részhez.

Swing visszacsapószelepek

Swing visszacsapó szelepek a leggyakoribban használt szelepek. Olcsók, és mivel automatikusak, nem igényelnek külső energiaforrást vagy vezérlést a működésükhöz - csak az áramlási irány határozza meg a szelep működését. A zárt lengőtányérral ellátott visszacsapószelepek nem rendelkeznek nyitott/zárt állapotjelzővel, de gyakran a visszacsapókat karral és súllyal vagy karral és rugóval szerelik fel, amelyek lehetővé teszik a vizuális ellenőrzést. További részletekért kérjük, látogasson el a golyós visszacsapó szelepekről szóló részhez.

Tányéros visszacsapó szelepek

A tányéros visszacsapó szelep megjelenése hasonlít egy excentrikus pillangószelephez. A szeleptest dupla karimás és rövid beépítési hosszúságú. A tányért egy tengelyen keresztül tartják a helyén, amely a ház középvonalától excentrikusan helyezkedik el mind a vízszintes, mind a függőleges tengelyen.

A tányér kettős excentritása azt eredményezi,hogy az alsóbb pozícióban kisebb veszteséget okoz az áramlásban. Következésképpen a tányér már nagyon alacsony áramlási sebességnél elkezd megnyílni. A tányéros visszacsapó szelepet emiatt gyakran használják az alacsony áramlási sebességgel rendelkező szivattyúrendszerekben és a pulzáló áramlású rendszerekben.

Az áramlás megfordulása során a tárcsa a gravitáció miatt bezárul, és a tárcsa felső része a tengely középvonala felett az áramláshoz tolódik, így hidraulikus fékként működik, amely lassítja a tányért, amikor visszatér a zárt helyzetébe. A tányéros visszacsapó szelepek opcionálisan karokkal és súlyokkal is szállíthatóak a szelep zárási jellemzőinek beállításához. Mint ilyen, tányéros visszacsapó szelepek kiválóan alkalmasak arra, hogy csökkentsék a kosütéseket a rendszerben.

Az áramlási vonalon belüli tengely miatt a tányéros visszacsapó szelepet víz- és kezelt szennyvízalkalmazásokhoz használják. További részletekért kérjük, olvassa el a tányéros visszacsapó szelep terméktájékoztatóját (English product information).

Tányéros visszacsapó, ferde ülékű visszacsapók

A ferde ülékű visszacsapó fokozott ellenállást biztosít a kosütések ellen. A szelep kettős excentrikus tengely pozícióval és megnövelt ülékszöggel rendelkezik. Ez rövidebb szeleplöketet eredményez, így csökkentve a tányér bezárásához szükséges időt. A ferde ülékű visszacsapó opcionálisan hidraulikus lengéscsillapítóval szerelhető fel, amely a szeleptest külső részén helyezhető el.

Hidraulikus lengéscsillapítók használata különösen akkor ajánlott, ha a szelepeket olyan szivattyútelepre szerelik, ahol frekventáltan sok nyitásra és zárására van szükség. Ilyen körülmények között az olajfék megvédi a szelepet a belső mozgó alkatrészek felgyorsult kopásától.

A ferde ülékű kialakítás lehetővé teszi, hogy ezek a visszacsapók alacsonyabb secunder nyomásnál is lezárjanak. További részletekért kérjük, olvassa el a ferde ülékű tányéros visszacsapó szelep terméktájékoztatóját (English product information).

Néhány kiválasztási kritérium,melyet ajánlatos figyelembe venni a visszacsapó szelepek kiválasztása során

Néhány dolog, amit érdemes figyelembe venni: a folyadék fajtája és összetétele, áramlási jellemzők, veszteség, visszacsapó karakterisztikai jellemzők és a teljes életciklus költség. Az optimális teljesítmény érdekében természetesen fontos, hogy úgy válassza ki a visszacsapót,hogy figyelembe veszi az egyes típusok jellemzőit.

Folyadék

Minden visszacsapó szelepet úgy terveztek, hogy kezelni tudja a vizet és a kezelt szennyvizet, de a nyers szennyvíz kezelése problémákat okozhat a működésben. Az ilyen közegekre történő visszacsapók kiválasztásakor figyelembe kell venni,hogy az esetleges szilárd anyagok jelenléte befolyásolhatja a szerelvény működését.

Áramlási jellemzők

Ha egy visszacsapó szelep nagyon gyorsan bezárul, az  megakadályozhatja a visszaáramlást. A gyors zárás azonban nem nyújt védelmet a szivattyúk indítása és leállítása által okozott túlfeszültségek ellen. Ha a szelep gyorsan kinyílik (és bezárul), az áramlás hirtelen megváltozik, és a túlfeszültségek nagyobb valószínűséggel fordulnak elő.

Veszteség

A veszteség függvénye a folyadék sebessége, a rendszer áramlási körülményei valamint a szerelvény belső felülete/kialakítása. A szerelvénytest geometriája és a zárás kialakítása az áramlási térben határozza meg nagyrészt a kalkulálható veszteséget.

A figyelembe veendő veszteség egyrészt a magasság beli különbség és a szerelvények-csövek belső súrlódási együtthatóinak kombinációja. Számos képlet van ezen veszteségiek kiszámítására,de mindegyik ezen alapul. A leggyakoribb ezek közül a szerelvényen áthaladó vízmennyiség átfolyási együtthatója,egy bizonyos nyomáseséssel egy adott időtartam alatt. Összehasonlításképpen azonban a Kv ellenállási együttható tekinthető a legjobb választásnak.

Teljes élettartam költség

A költsége egy visszacsapó szelepnek sokkal több magánál a beszerzési árnál. Egyes létesítmények esetében a legfontosabb költségek a beszerzés és a telepítés lehetnek, de más esetekben a karbantartási vagy energiaköltségek egyaránt vagy még fontosabbak lehetnek. Ha a költségeket a visszacsapó szelep kiválasztási kritériumának tekintjük,akkor a szerelvény teljes élettartama során felmerülő összes költséget figyelembe kell vennünk. Általában minél egyszerűbb a szelep szerkezete, annál alacsonyabbak a karbantartási követelmények.

Áramlási jellemzők

A szelep záródása a rendszer nyomásának emelkedését eredményezi. A folyamat első lépése az, amikor a szivattyúk megállnak, és az áramlás megfordul. Ez némi visszaáramlást okozhat a szelepen keresztül, mielőtt teljesen zárt helyzetbe kerül. Csappanás hallatszik amikor a visszacsapó szelep tányérja vagy a golyó az ülékre záródik, ez hangosabb is lehet.

Csappanás hallatszik amikor a visszacsapó szelep tányérja vagy a golyó az ülékre záródik, ez hangosabb is lehet. A hangot azonban nem a fizikai zárás okozza, hanem a csőfalat nyújtó nyomáscsúcsból eredő hanghullám. A becsapódás teljes elkerülése érdekében a szelepnek be kell zárnia, mielőtt bármilyen fordított sebesség bekövetkezne. Sajnos, ez nem történik meg. A szelep geometriája dönti el, hogy mennyi fordított áramlás következik be, így minél gyorsabban záródik a szelep, annál kevésbé csapódik be.

Mivel a swing visszacsapószelep tányérja közvetlenül az áramlási vonalban helyezkedik el,így ezzel segíti a gyors bezárást, jobb zárási tulajdonságokkal rendelkezik. Azonban manapság a legtöbb szivattyú frekvenciaváltóval van felszerelve, amely lehetővé teszi az indítási és zárási idő beállítását a kosütés elkerülése érdekében.

A szelepek vízszintesen és függőlegesen is beszerelhetők. A becsapódás nagyobb problémát jelenthet a függőleges berendezések számára, mivel a függőleges áramlás gyorsabban megfordul, de a függőleges telepítés lehetővé teszi a gravitáció számára, hogy gyorsan lezárja a szelepet.
