Supa Maxi™ univerzális húzásbiztos csatlakozók
A Supa Maxi™ új mércét állít
A Supa Maxi™ az EN 14525 szerinti nagy tűrésű univerzális és húzásbiztos csatlakozók teljes választékát foglalja magában víz-, gáz- és szennyvíz alkalmazásokhoz. Az egyenes összekötők és karimaadapterek DN50-600-ig, DN50-400 átmérőkben a végzárók,szűkített és átmeneti csatlakozók DN50-300 átmérőtartományban érhetőek el. Továbbá, tolózárak DN80-300 víz-és szennyvíz alkalmazásokhoz is részét képzik a termékcsaládnak. A szabadalmaztatott SupaGrip™ tömítéstámogató rendszer flexibilis tömítéssel és az egyedi húzásbiztos fogakkal kombinálva kiváló feszességet és húzásbiztosítást kínál minden csőmérethez és anyaghoz.
Rugalmas tömítés merev fém hátlappal
A SupaGrip™ rendszer teljes mértékben támogatja a tömítést, még a tűréstartományon belüli minimális csőméreten és ovális csöveken való használat esetén is. A rugalmas tömítőfelület úgy van kialakítva, hogy össze tudjon húzódni és követni tudja a külső csőpalástot. Ennek eredményeképpen szilárd rendszerként szolgál a tömítéshez, és lehetővé teszi a teljes elhajlást akár 1,5 x PN tesztnyomásig.
A csavarok meghúzásakor a szegmensek és -csavarok befelé mozognak, biztosítva, hogy a tömítés megfeszüljön a cső körül, és hogy a húzásbiztos szegmensek a cső felületébe kapaszkodjanak.
Húzásbiztos minden csőanyagon
Optimális tapadási és húzásbiztosító képességek minden cső anyagon, a tokban biztosított két különböző fém húzásbiztosító szegmenseknek köszönhetően - a vörösréz ötvözet PE és PVC csövekhez, és az edzett rozsdamentes acél öntöttvas, gömbgrafitos öntöttvas, acél, rozsdamentes acél, ÜPE, és AC csövekhez. A húzásbiztos szegmensek csapokkal vannak a tartószegmensekhez rögzítve, hogy ezzel is a maximális tartósságot biztosítsák. A kiváló minőségű anyagok biztosítják, hogy a tömítés idővel sem veszíti el a tartósságát és rugalmasságát, emiatt pedig mindig húzásbiztos marad.
Az EN 14525 szabványnak megfelelően
Minden AVK Supa Maxi™ csatlakozót a PN16 vizsgálati követelményeknek megfelelően terveztek, ami azt jelenti, hogy a megengedett legnagyobb próbanyomás 1,5 x PN = 24 bar. A DN50-300 összekötők az EN14525 szabvány szerinti KIWA jóváhagyással rendelkeznek PN16 rendszereknél, ami azt jelenti, hogy a DN50-300 tartomány vizsgálati nyomása 1,5 x 16 + 5 = 29 bar. A DN350-600 összekötők az EN14525 szabvány szerinti KIWA jóváhagyással rendelkeznek PN10 rendszereknél, ami azt jelenti, hogy a DN350-600 tartomány vizsgálati nyomása 1,5 x 10 + 5 = 20 bar. Bővebben itt olvashat.
A telepítésre fordított idő csökkentése
Az összekötők ±4°-os alakváltozást tesznek lehetővé mindkét oldalon (összesen 8°) maximális PN16 nyomásig. A nagy behelyezési tolerancia lehetővé teszik a cső kissé ferde vágását. Ez egyszerű telepítést biztosít anélkül, hogy pontos pontos vágást kellene végrehajtania. Minden 10 kilót meghaladó tömegű összekötőt emelőszemmel az öntvényházon terveztünk és gyártunk, hogy könnyen,ergonomikusan és biztonságosan kezelhetőek legyenek.
A tolózár extra biztonságot nyújt a régi csövek javításakor. Egy ilyen típusú tolózárral mindig könnyebb szakaszolni a rendszert a jövőbeni rekonstrukcióknál vagy csőcseréknél.

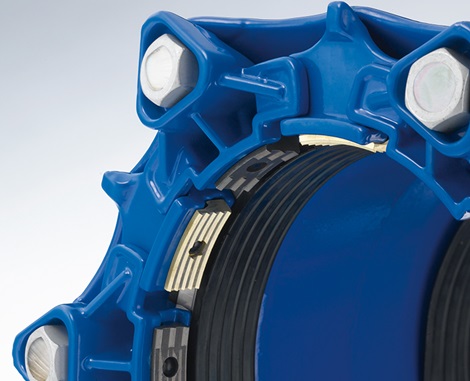

Optimalizált csavarkialakítás
A csavarkialakítás gyors és egyszerű összeszereléshez van optimalizálva. A csavarok száma a lehető legkevesebb, és ezek mind szabványos csavarok, amelyek lehetővé teszik a szabványos szerszámok használatát. A csavarok és anyák súrlódásgátló bevonattal vannak ellátva, hogy megakadályozzák a felhevülést és letapadást. A csavarokat a test belső oldala felől húzzuk meg, hogy megkönnyítsük az összeszerelést, ha az árokban korlátozott hely van, ezáltal a menetes csavarkapcsolatokat a védőkupak védi. Az anyákat a részükre kialakított részben rögzítik és védőkupakkal borítják, hogy a csavarok meglazításakor ne essenek le. A csavarok újrahúzása nem szükséges az idom minden komponensében fém SupaGrip™ tömítőrendszer miatt.
Állandó védősapka sapka
A beépítésig a középső védőkupak megvédi az idomot és a szegmenseket attól,hogy szennyeződés kerüljön a belsejébe.A középső darab eltávolításakor az összekötő készen áll a beépítésre.
Kiváló minőségű anyagok
- Az összekötő idomok minden öntött alkatrésze epoxi fedőfestékkel van ellátva a DIN3476 1-es rész,az EN14901 és a GSK szabványok és előírások szerint.
- Az EPDM gumi tömítések az NF és a DVGW által jóváhagyott ivóvíz-alkalmazásokra, az NBR gumi tömítéseket pedig a DVGW és a Gastec által jóváhagyott szennyvizes és gázos alkalmazásokra.
- A csavarok és az alátétek rozsdamentes acélból készülnek A2 alapkivitelben, de opcionálisan A4 minőségben is kérhetőek. Az anyák saválló rozsdamentes acélból A4.
- A húzásbiztos szegmensek RG5 bronzból és edzett rozsdamentes acélból készülnek, poliamid csapokkal szerelve.
- Az újrahasznosítható PE védősapkák fekete színűek a víz- és szennyvízalkalmazásokhoz, és sárgák a gáz közegben való alkalmazásokhoz.
